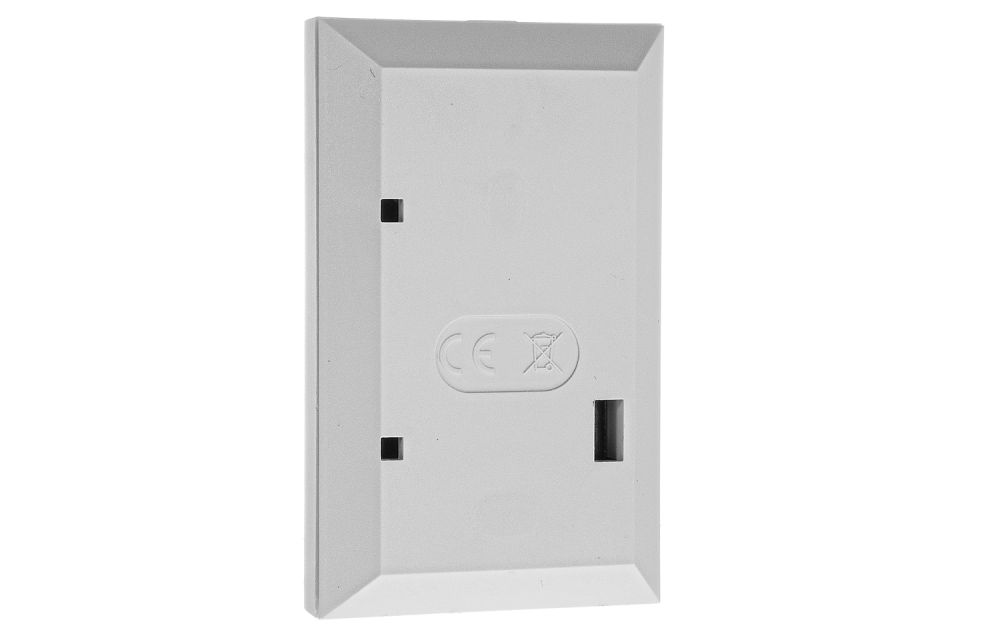

سنسور شکست شیشه آکوستیک SATELمدل:INDIGO

ردیاب شکستن شیشه ای آکوستیک INDIGO برای محافظت از محل با مقدار زیادی شیشه استفاده می شود. این برای تشخیص شکستن شیشه های معمولی، سکوریت و لمینت طراحی شده است. آشکارساز سیگنال صوتی را به دو صورت تجزیه و تحلیل می کند – اول، برای صدای ضربه شیشه (فرکانس پایین)، و سپس برای صدای شکستن شیشه (فرکانس بالا). هشدار فقط پس از شناسایی دو سیگنال گزارش می شود.

این کار سیگنال‌دهی رویدادهای بی‌ضرر را حذف می‌کند، مثلاً باد، شاخه‌های درخت را به پنجره می‌کوبد. این آشکارساز دارای یک کنترل صاف حساسیت تشخیص، سوئیچ دستکاری و کنترل ولتاژ منبع تغذیه است. توصیه می شود که از INDIGO TESTER برای بررسی عملکرد صحیح ردیاب های صوتی شکستن شیشه استفاده کنید.

این آشکار ساز ساخت شرکت ستل لهستان می باشد و داری 3 سال گارانتی می باشد جهت دریافت راهنمای ومشاوره با واحد فروش و فنی سایت تماس بگیرید

قبل از  تهیه و نصب این سنسور شکست شیشه باید به نکات زیر توجه داشت

برای نصب در داخل ساختمان طراحی شده است.
میکروفون آشکارساز باید به سمت شیشه محافظت شده هدایت شود، بنابراین بهترین
محل نصب ردیاب دیوار مقابل شیشه محافظت شده است.
فاصله بین آشکارساز و شیشه محافظت شده نباید بیشتر از میزان تشخیص باشد
برد (6 متر).

بین آشکارساز و شیشه نباید هیچ جسمی وجود داشته باشد.
محدوده تشخیص بستگی به آکوستیک اتاق دارد. سایه ها، پرده ها، مبلمان
اثاثه یا لوازم داخلی، کاشی های آکوستیک و غیره صدا را جذب می کنند و بر آشکارساز تأثیر منفی می گذارند
محدوده عملیاتی
سنسور شکست شیشه را روی همان دیواری که شیشه محافظت شده نصب کنید

طراحی شده برای صفحه، لمینت و شیشه های سکوریت
تجزیه و تحلیل سیگنال دو مسیره پیشرفته
ویژگی تشخیص خودکار
تنظیم حساسیت موبر

ولتاژ تغذیه سنسور شکسته شیشه SATEL  12 ولت DC ± 15٪

وجریان مصرفی در زمان آماده به کار 12.5 میلی آمپروحداکثر جریان مصرفی 15 میلی آمپرمی باشد

رتبه بندی کنتاکت های رله (بار مقاومتی40 میلی آمپر / 16 ولت DC

دوره زنگ هشدار (باز کرده تیغه ) 2 ثانیه است و محدوده تشخیصINDIGO تا 6 متر است

کلاس زیست محیطی بر اساس EN50130-5 II

محدوده دمای عملیاتی 10°C…+55°Cو حداکثر رطوبت93±3٪ابعاد 48 × 78 × 24 میلی متر وزن ای سنسور 48 گرم می باشد

تست بردسنسور شکست شیشه
بررسی کنید که آشکارساز واقع در محل نصب انتخاب شده بتواند شکستگی شیشه را تشخیص دهد. یک منبع تغذیه موقت 12 ولت DC برای آزمایش مورد نیاز است.
1. محفظه آشکارساز را باز کنید.

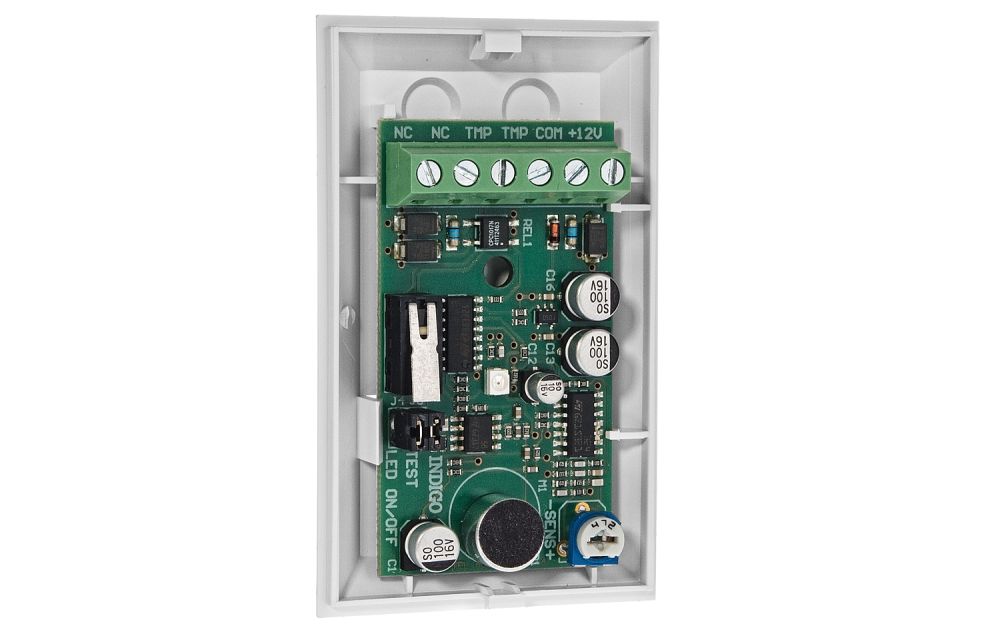

2. برد الکترونیکی را بردارید.
3. یک سوراخ برای سیم ها در پایه محفظه ایجاد کنید.
4. سیم ها را از دهانه آماده شده به یک منبع برق موقت 12 ولت DC بکشید.
5. برد الکترونیک را محکم کنید.
6. سیم های برق را به پایانه های +12 ولت و COM وصل کنید.
7. جامپر را از پین های TEST بردارید.
8. محفظه آشکارساز را ببندید.
9. آشکارساز را در محل نصب برنامه ریزی شده قرار دهید.
10. آشکارساز را روشن کنید.
11. تستر INDIGO را نزدیک شیشه محافظت شده قرار دهید و از آن برای ایجاد صدای شکستن شیشه استفاده کنید.
12. اگر آشکارساز زنگ هشدار را گزارش کرد، به مراحل بعدی بروید. اگر آشکارساز نتواند یک را گزارش کند
زنگ هشدار، حساسیت را افزایش دهید یا محل نصب دیگری را انتخاب کنید و آزمایش را تکرار کنید.
13. آشکارساز را خاموش کنید.
14. محفظه آشکارساز را باز کنید.
15. سیم های برق را جدا کنید.
16. جامپر را روی پین های TEST قرار دهید

کمپانی ستل لهستان چند مدل دیگر از این نوع سنسور شکست شیشه طرح و ارائه کرده که بزودی در فروشگاه عرضه می گردد که داری طراحی جدید و به صورت ترکیبی عرضه شده که شمال مدل های زیر می باشد

MAGENTA

NAVY

مدل NAVY یک سنسور ترکیبی شامل PIR و شکست شیشه می یباشد و سنسور MAGENTA با طراحی جدید جهت نصب در کنار پنجره ها می باشد

نوع بیسیم این سنسور هم مدل های   AGD200 و MGD200 می باشد که قابلیت نصب به بردهای ABAX, MICRA, PERFECTA WRL, می باشد

که جهت تهیه این آشکار ساز ها می توانید سفارش خود را ثبت نمایید
