ماژول PGM82 پارادوکس: راهکار نهایی افزایش خروجی و هوشمندسازی دزدگیر

فهرست مطالب

1. معرفی ماژول توسعه PGM82 پارادوکس (PGM Expander)
2. چرا به ماژول افزایش خروجی PGM نیاز داریم؟
3. مشخصات فنی و ویژگی‌های سخت‌افزاری PGM82

• ۳.۱. بررسی رله‌های خروجی (4A)
• ۳.۲. سازگاری با پنل‌های سری Spectra، Magellan و EVO

4. راهنمای نصب و سیم‌کشی PGM82 (Wiring Diagram Guide)

• ۴.۱. نحوه اتصال به خط دیتا (BUS)
• ۴.۲. قفل درب بازکن و جامپرها

5. آموزش برنامه‌ریزی PGM82 در سیستم‌های پارادوکس
6. سناریوهای کاربردی: از کنترل درب پارکینگ تا روشنایی هوشمند
7. عیب‌یابی سریع (Troubleshooting) و وضعیت چراغ‌های LED

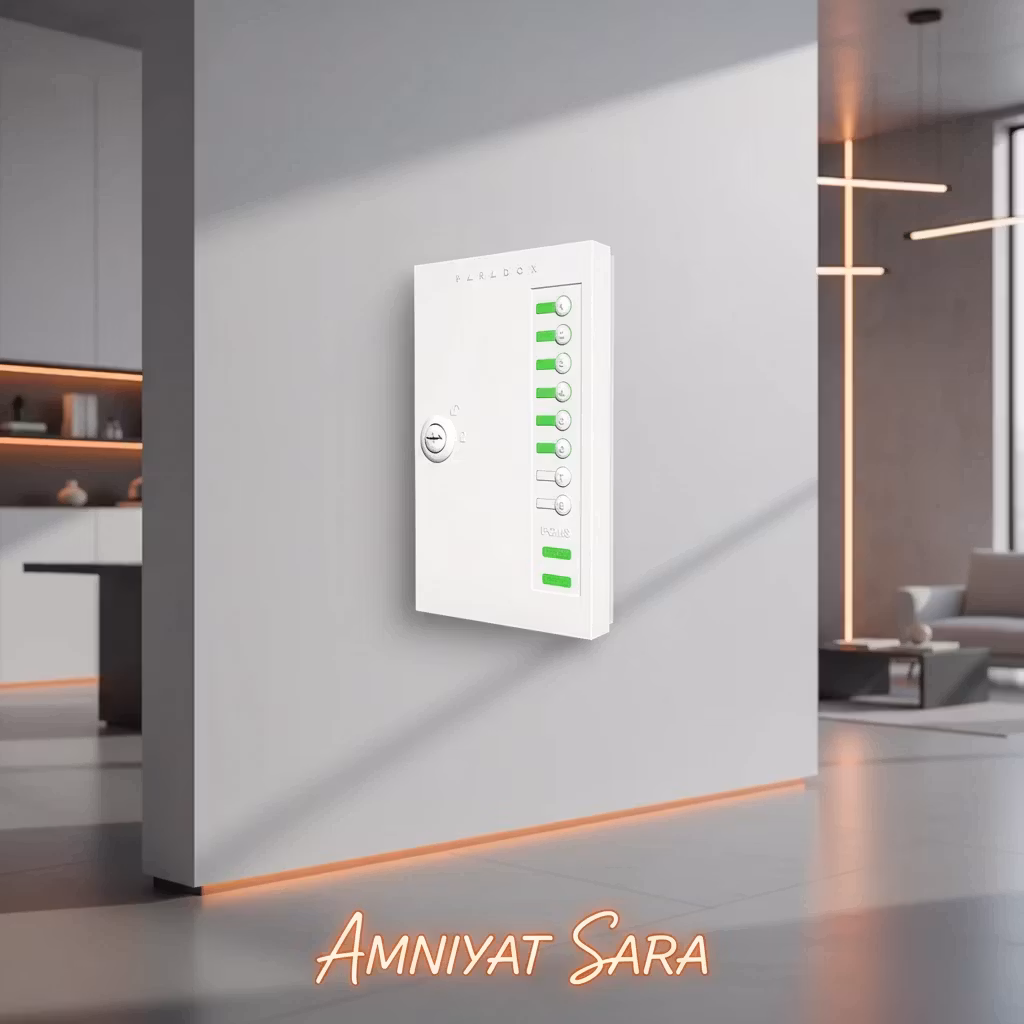

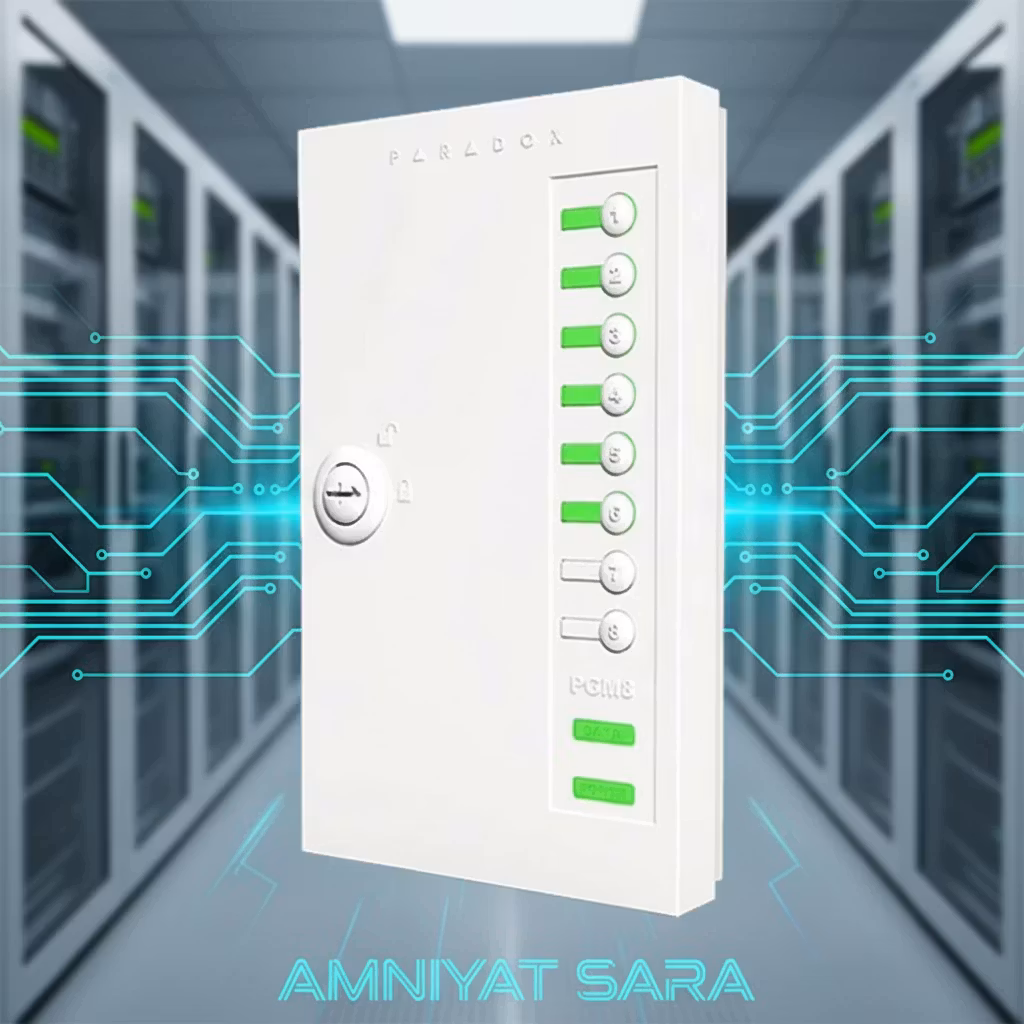

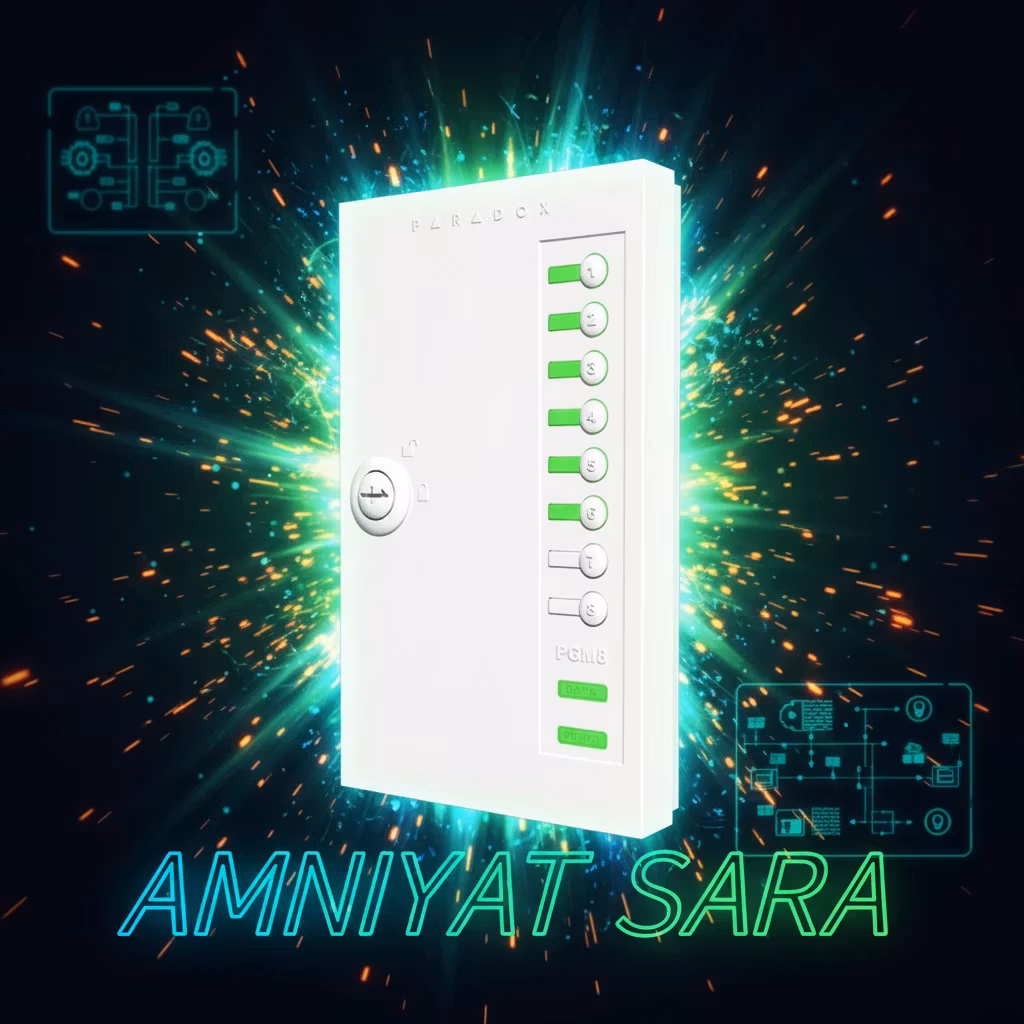

1. معرفی ماژول توسعه PGM82 پارادوکس (PGM Expander)

در پروژه‌های حرفه‌ای نصب سیستم اعلام سرقت، اغلب با محدودیت تعداد خروجی‌های روی برد اصلی مواجه می‌شویم. ماژول PGM82 پارادوکس یک واسط توسعه‌دهنده قدرتمند است که 8 خروجی قابل برنامه‌ریزی (PGM) اضافه را به سیستم امنیتی شما می‌افزاید. این ماژول مستقیماً به برد کنترل پنل متصل شده و به شما اجازه می‌دهد تا تجهیزات جانبی مانند درب‌های برقی، سیستم‌های تهویه، و آژیرهای پرقدرت را مدیریت کنید.

2. چرا به ماژول افزایش خروجی PGM نیاز داریم؟

بسیاری از نصابان حرفه‌ای برای اجرای پروژه‌های خانه هوشمند (Smart Home) بر بستر دزدگیر، به خروجی‌های بیشتری نیاز دارند. استفاده از PGM82 مزایای زیر را دارد:

• تبدیل دزدگیر به سیستم BMS: کنترل لوازم برقی از راه دور.
• کاهش هزینه: بی‌نیاز شدن از خرید کنترلرهای جداگانه گران‌قیمت.
• تمرکز کنترلی: مدیریت تمام اجزای امنیتی و رفاهی از طریق یک اپلیکیشن (Insite Gold یا BlueEye).

3. مشخصات فنی و ویژگی‌های سخت‌افزاری PGM82

3.1. بررسی رله‌های خروجی (4A)

برخلاف خروجی‌های ترانزیستوری ضعیف، PGM82 دارای 8 رله مکانیکی قدرتمند با ظرفیت 4 آمپر است. این یعنی شما می‌توانید مستقیماً مصرف‌کننده‌هایی مثل پروژکتورهای محوطه یا مگنت‌های درب سنگین را بدون نیاز به رله کمکی (Interfacing Relay) تغذیه کنید.

3.2. سازگاری با پنل‌های سری Spectra، Magellan و EVO

این ماژول با طیف وسیعی از کنترل پنل‌های پارادوکس سازگار است:

• سری Spectra SP (مانند SP4000, SP7000)
• سری Magellan MG (مانند MG5050)
• سری Digiplex EVO (مانند EVO192, EVOHD)

4. راهنمای نصب و سیم‌کشی PGM82 (Wiring Diagram Guide)

4.1. نحوه اتصال به خط دیتا (BUS)

نصب PGM82 بسیار ساده است. کافیست 4 سیم ارتباطی (RED, BLK, GRN, YEL) را به ترمینال‌های متناظر روی پنل مرکزی متصل کنید. ارتباط از طریق پروتکل رمزنگاری شده پارادوکس برقرار می‌شود که امنیت بالایی در برابر نویز و دستکاری دارد.

4.2. قفل درب بازکن و جامپرها

هر خروجی رله دارای سه پایه NC (نرمال بسته)، NO (نرمال باز) و COM (مشترک) است. برای اتصال قفل برقی، معمولاً از پایه NO و COM استفاده می‌شود تا با فرمان دزدگیر، مدار بسته شده و درب باز شود.

5. آموزش برنامه‌ریزی PGM82 در سیستم‌های پارادوکس

پس از نصب فیزیکی، نوبت به برنامه‌ریزی می‌رسد. در پنل‌های سری EVO، ماژول به صورت خودکار از طریق قابلیت Plug and Play شناسایی می‌شود. شما می‌توانید از طریق نرم‌افزار BabyWare یا WinLoad، برای هر یک از 8 خروجی، یک “رویداد فعال‌ساز” (Activation Event) تعریف کنید.

• مثال: “اگر زون 1 (چشمی ورودی) تحریک شد، خروجی شماره 3 (پروژکتور) به مدت 5 دقیقه روشن شود.”

6. سناریوهای کاربردی: از کنترل درب پارکینگ تا روشنایی هوشمند

تکنسین‌های خلاق از PGM82 برای اهداف متنوعی استفاده می‌کنند:

• باز کردن درب پارکینگ: با زدن ریموت دزدگیر.
• ریست کردن سنسورهای دود: قطع لحظه‌ای برق دتکتورها پس از آلارم.
• شبیه‌سازی حضور: روشن و خاموش کردن تصادفی چراغ‌ها وقتی منزل خالی است.

7. عیب‌یابی سریع (Troubleshooting) و وضعیت چراغ‌های LED

روی برد PGM82 چراغ‌های LED وضعیت (Status) تعبیه شده است:

• چراغ سبز (DATA): چشمک‌زن یعنی تبادل اطلاعات با پنل صحیح است.
• چراغ قرمز (PGM): روشن بودن نشان‌دهنده فعال بودن آن خروجی خاص است.
