مقاله تخصصی منبع تغذیه PS25 پارادوکس

بررسی تخصصی و راهنمای نصب ماژول منبع تغذیه پارادوکس مدل PS25

(Paradox PS25 Supervised Power Supply Module)

فهرست مطالب (Table of Contents)

1. مقدمه: نسل جدید منابع تغذیه نظارت‌شده
   • اهمیت نظارت بر منابع تغذیه در سیستم‌های امنیتی
   • نقش ماژول‌های تغذیه هوشمند
2. معرفی ماژول PS25 پارادوکس
   • تعریف و جایگاه PS25 در سبد محصولات پارادوکس
   • بررسی قابلیت‌های اصلی (سوئیچینگ و باس‌محور بودن)
3. ویژگی‌های فنی برجسته (Key Features)
   • مشخصات الکتریکی (جریان، ولتاژ ورودی و خروجی)
   • قابلیت‌های نظارتی (Supervision Features)
   • ایزولاسیون و امنیت باس
4. تفاوت PS25 با مدل‌های قدیمی (PS17/PS817)
   • مقایسه جریان خروجی و قابلیت‌های ارتباطی
   • سودمندی PS25 در پروژه‌های بزرگ
5. راهنمای نصب و سیم‌کشی (Installation Guide)
   • ملاحظات ایمنی پیش از نصب
   • روش نصب در حالت اتصال به باس (Bus Mode)
   • روش نصب در حالت مستقل (Standalone Mode)
   • اتصال ترانسفورماتور و باتری
6. مدیریت هوشمند باتری و شارژ
   • الگوریتم شارژ چند مرحله‌ای
   • تست‌های دوره‌ای سلامت باتری
7. عیب‌یابی و تفسیر چراغ‌های LED
   • شرح عملکرد هر LED (AC, Battery, AUX)
   • کدهای خطای رایج
8. سوالات متداول (FAQ)
   • سوالات مربوط به سازگاری و نصب
9. نتیجه‌گیری
   • جمع‌بندی مزایای PS25

1. مقدمه: نسل جدید منابع تغذیه نظارت‌شده

در طراحی سیستم‌های حفاظتی مدرن، تمرکز از صرفاً فعال‌سازی آژیر در زمان نفوذ، به حفظ پایداری و قابلیت اطمینان سیستم در تمام شرایط عملیاتی تغییر یافته است. یکی از آسیب‌پذیرترین نقاط هر سیستم امنیتی، منبع تغذیه آن است. قطعی برق شهری (AC Failure) یا از کار افتادن باتری پشتیبان، عملاً کل سیستم را غیرفعال می‌کند.

منابع تغذیه نسل قدیم صرفاً وظیفه تبدیل ولتاژ و شارژ باتری را داشتند. اما نسل جدید، که ماژول PS25 پارادوکس نمونه بارز آن است، به عنوان یک عضو فعال و هوشمند در شبکه دزدگیر عمل می‌کنند. این ماژول‌ها از طریق پروتکل ارتباطی اختصاصی (Bus) با پنل مرکزی تبادل اطلاعات می‌کنند و می‌توانند وضعیت خود، وضعیت باتری متصل، و حتی وضعیت مصرف‌کننده متصل به خود را به صورت لحظه‌ای گزارش دهند. این نظارت (Supervision) کلید اصلی افزایش امنیت سیستم‌های مبتنی بر تکنولوژی پارادوکس است.

2. معرفی ماژول PS25 پارادوکس

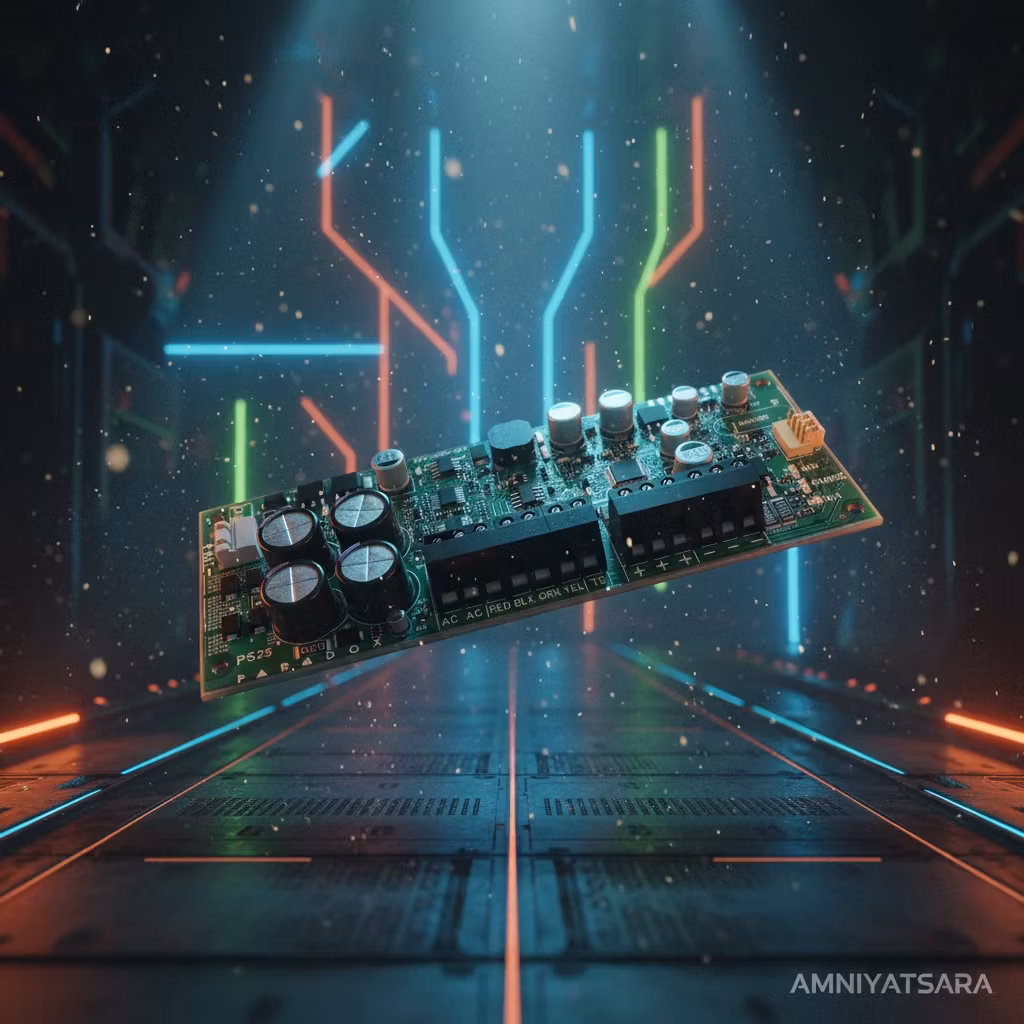

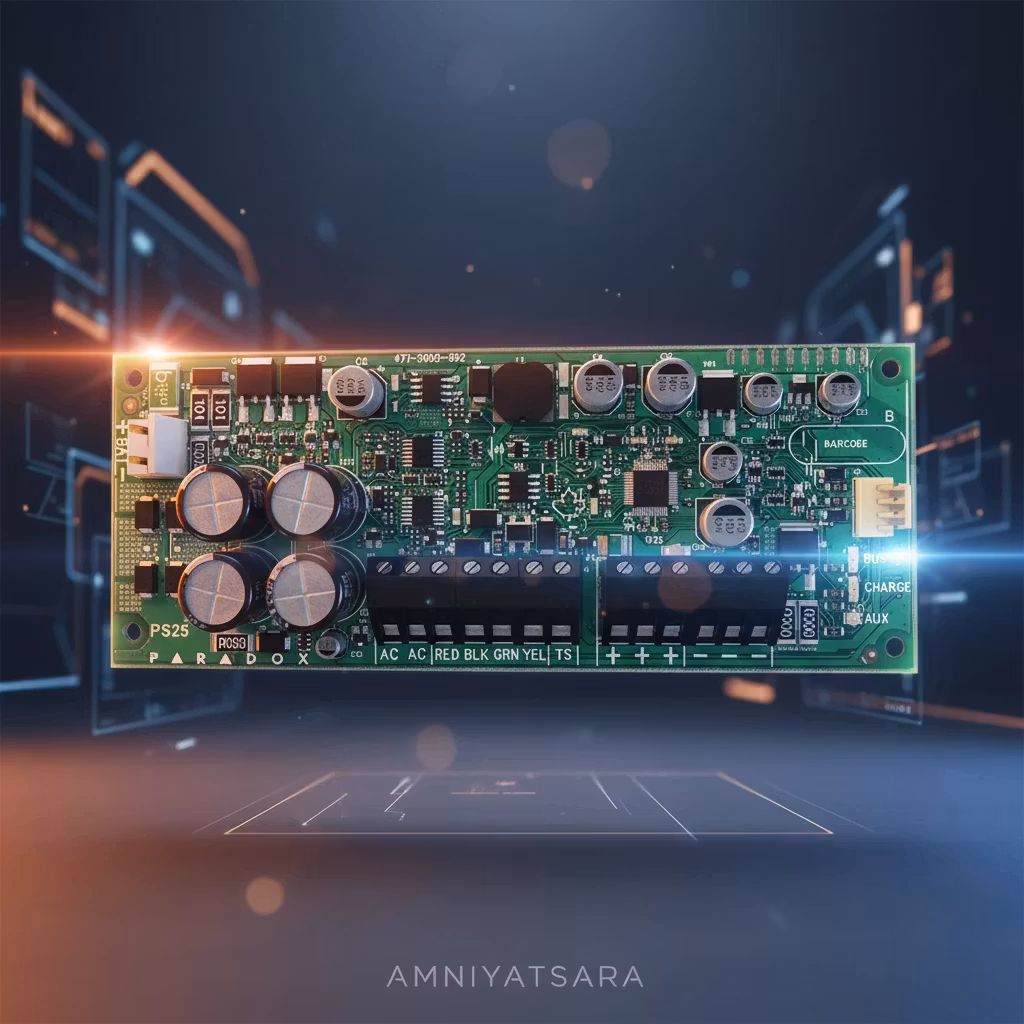

ماژول Paradox PS25 یک منبع تغذیه سوئیچینگ با قابلیت‌های نظارتی پیشرفته است که به طور خاص برای پشتیبانی از سیستم‌های امنیتی بزرگ و پرمصرف طراحی شده است. جریان خروجی حداکثر 2.8 آمپر آن، توانایی تامین نیازهای بارهای سنگین مانند دوربین‌های مداربسته، سنسورهای حرکتی با قابلیت تصویربرداری، آژیرهای خارجی پرصدا و پنل‌های اضافی را فراهم می‌سازد.

جایگاه PS25: این ماژول برای نصب در محیط‌هایی که نیاز به توزیع برق مطمئن و نظارت شده در فواصل طولانی یا تأمین انرژی برای چندین دستگاه جانبی دارند، ایده‌آل است. اتصال آن به باس (Keypad Bus) پنل‌های سری EVO، Magellan و Spectra، آن را به یک دستگاه کاملاً یکپارچه تبدیل می‌کند.

3. ویژگی‌های فنی برجسته (Key Features)

ماژول PS25 با بهره‌گیری از فناوری سوئیچینگ (Switching Mode Power Supply)، راندمان بالایی دارد که تولید حرارت کمتری نسبت به منابع خطی قدیمی ایجاد می‌کند و پایداری ولتاژ بهتری ارائه می‌دهد.

مشخصهجزئیات فنی PS25توضیحات تکمیلیتکنولوژی ساختSwitching Power Supplyراندمان بالا، اندازه کوچک‌تر نسبت به توان خروجیجریان خروجی کل (Maximum)2.8 آمپرظرفیت عظیم برای تجهیزات جانبی متعددخروجی AUX تثبیت شده2.5 آمپر (قابل استفاده برای زون‌های سیمی)بخشی از جریان کل که برای تغذیه سنسورها و دستگاه‌های باس در نظر گرفته شده است.ولتاژ ورودی AC16Vacنیازمند ترانسفورماتور با رتبه 40VA (حداقل) یا 75VA (توصیه شده)ولتاژ خروجی DC13.8VDC (قابل تنظیم پس از شارژ کامل)ولتاژ ایده‌آل برای شارژ باتری‌های 12 ولتنظارت کامل (Supervision)نظارت بر AC، نظارت بر باتری، نظارت بر جریانتمامی حالات خطا به طور خودکار به پنل گزارش می‌شود.اتصال به باس4 سیم (Data/Clock/Power/Ground)ارتباط دو طرفه با پنل مرکزیحفاظت داخلیOver-current, Short-circuit, Over-voltageقطع خودکار خروجی AUX در صورت بروز مشکل

قابلیت‌های نظارتی تخصصی:
PS25 می‌تواند وضعیت قطع شدن برق شهری را به پنل مخابره کند. مهم‌تر از آن، اگر باتری متصل به PS25 دچار فرسودگی شود یا اتصال کوتاه پیدا کند، گزارش دقیقی به کنسول اصلی ارسال می‌گردد. این قابلیت تضمین می‌کند که سیستم هرگز بدون پشتیبان باتری نخواهد ماند.

4. تفاوت PS25 با مدل‌های قدیمی (PS17/PS817)

برای درک ارزش افزوده PS25، مقایسه آن با مدل‌های پیشین مانند PS17 و PS817 ضروری است:

ویژگیPS817 (مدل قدیمی‌تر)PS25 (مدل جدید)جریان خروجی تقریبی1.75 آمپر2.8 آمپرنظارت بر سلامت باتریخیر (تنها ولتاژ شارژ را می‌بیند)بله (تست‌های دینامیک)ارتباط با پنلزون سیمی (تنها از طریق اتصال زون به پنل)Bus Connection (ارتباط هوشمند)گزارش خرابی ACخیر (مگر با استفاده از ترانس کمکی)بله، از طریق باسکاربرد ایده‌آلنصب‌های کوچک و متوسطنصب‌های بزرگ، صنعتی، و پروژه‌های IoT امنیتی

نتیجه مقایسه: PS817 یک منبع تغذیه صرف است که در صورت خرابی، پنل متوجه نخواهد شد (مگر اینکه یک زون فیزیکی را به آن اختصاص دهید). PS25 یک نود شبکه است که عملکرد آن قابل مانیتورینگ است. برای مثال، اگر در PS25 باتری را بردارید، PS25 به پنل می‌گوید “باتری من قطع شده است”، در حالی که PS817 ساکت باقی می‌ماند.

5. راهنمای نصب و سیم‌کشی (Installation Guide)

نصب PS25 مستلزم رعایت دقیق قطبیت و پروتکل‌های ارتباطی پارادوکس است. همیشه پیش از شروع کار، برق ترانسفورماتور را قطع کنید.

الف) ملاحظات پیش از نصب

1. محل نصب: ماژول باید در نزدیکی پنل اصلی یا در محلی با دسترسی آسان نصب شود. ترانس 16Vac باید در فاصله ایمن از پنل مرکزی نصب شود.
2. انتخاب ترانس: برای استفاده کامل از ظرفیت 2.8 آمپر، ترانسفورماتور 75VA توصیه می‌شود. (ترانس 40VA جریان شارژ باتری را محدود می‌کند).

ب) روش نصب در حالت اتصال به باس (Bus Mode) – توصیه شده

این روش، قابلیت‌های نظارتی PS25 را فعال می‌کند:

1. اتصال باس: چهار سیم ارتباطی ماژول PS25 را به ترمینال‌های باس روی پنل مرکزی (یا نزدیک‌ترین ماژول باس مانند کیپد یا ماژول ورودی/خروجی) متصل کنید:
   • PS25 RED $\rightarrow$ پنل RED (+)
   • PS25 BLK $\rightarrow$ پنل BLK (-)
   • PS25 GRN $\rightarrow$ پنل GRN (Data)
   • PS25 YEL $\rightarrow$ پنل YEL (Clock)
2. تغذیه ورودی: ترانسفورماتور 16Vac را به ترمینال‌های AC/AC روی برد PS25 وصل کنید.
3. اتصال باتری: باتری 12 ولت (حداقل 7 آمپر ساعت) را به ترمینال‌های BATTERY (+) و (-) روی برد PS25 متصل نمایید. رعایت قطبیت در این بخش حیاتی است.

ج) روش نصب در حالت مستقل (Standalone Mode)

اگر نیاز به نظارت باس ندارید (که توصیه نمی‌شود):

1. سیم‌های سبز (Data) و زرد (Clock) را به ترمینال‌های باس وصل نکنید.
2. PS25 همچنان برق و شارژ باتری را تامین می‌کند، اما هیچ گزارشی مبنی بر قطعی برق یا وضعیت باتری به پنل ارسال نخواهد شد.
3. خروجی 2.5 آمپر AUX برای تغذیه سنسورها و آژیرهای سیمی مستقیماً در دسترس است.

6. مدیریت هوشمند باتری و شارژ

PS25 از تکنولوژی شارژ متغیر برای افزایش طول عمر باتری استفاده می‌کند:

1. فاز شارژ سریع (Bulk Charging): هنگامی که باتری به شدت تخلیه شده باشد (یا پس از قطع شدن برق شهر)، PS25 جریان بالایی (تا حدود 1.2 آمپر یا بیشتر بسته به تنظیمات داخلی) را به باتری اعمال می‌کند تا سریعاً ولتاژ آن را بالا ببرد.
2. فاز شارژ شناور (Float Charging): پس از رسیدن ولتاژ باتری به حد نهایی (تقریباً 13.8 ولت)، جریان شارژ به مقدار بسیار کم (Trickle Charge) کاهش می‌یابد تا باتری را در حالت شارژ کامل نگه داشته و از شارژ بیش از حد (Overcharging) جلوگیری شود.

تست سلامت باتری: PS25 به صورت دوره‌ای و خودکار، باتری را تحت یک بار کم قرار می‌دهد تا افت ولتاژ لحظه‌ای آن را بسنجد. اگر باتری نتواند در مقابل این تست مقاومت کند، یک خطای Low Battery به پنل ارسال می‌شود.

7. عیب‌یابی و تفسیر چراغ‌های LED

LEDها ابزارهای حیاتی برای تشخیص وضعیت لحظه‌ای PS25 هستند:

LEDرنگ معمولوضعیت نرمالوضعیت خطا/هشدارACسبز (Green)ثابت روشن (نشان دهنده وجود برق شهر)خاموش (برق شهر قطع شده است – خطا به پنل ارسال می‌شود)Batteryزرد/قرمزثابت روشن (باتری متصل و در حال شارژ یا شارژ کامل)چشمک زن سریع (مشکل در باتری، اتصال نادرست، یا تست دینامیک)AUXقرمز (Red)خاموش (جریان مصرفی زیر حد مجاز)روشن (اتصال کوتاه یا اضافه جریان در خروجی AUX – خروجی قطع شده است)BUSسبز/قرمزچشمک زن منظم (ارتباط مداوم با پنل)خاموش (قطعی سیم‌کشی باس یا خرابی پنل)

بررسی خروجی AUX: اگر LED AUX روشن شود، مدار محافظ داخلی فعال شده است. برای ریست کردن آن، باید ابتدا مصرف‌کننده‌ای که باعث اتصال کوتاه شده است را جدا کنید و سپس یک بار برق AC ماژول را قطع و وصل نمایید (یا باتری را برای چند ثانیه جدا کنید).

8. سوالات متداول (FAQ)

آیا می‌توانم PS25 را بدون اتصال به باس (به عنوان منبع تغذیه ساده) استفاده کنم؟
بله، طبق بخش 5، می‌توانید سیم‌های سبز و زرد (باس) را وصل نکنید. در این حالت، PS25 به عنوان یک منبع تغذیه 2.8 آمپری قدرتمند عمل می‌کند که باتری را شارژ می‌کند، اما نظارت هوشمند (گزارش وضعیت برق و باتری به پنل) از دست می‌رود.

آیا PS25 نیاز به برنامه‌ریزی دارد؟
در حالت Bus، ماژول‌های پارادوکس معمولاً به صورت خودکار توسط پنل‌های EVO و Magellan ش

ناسایی (Auto-Scan) می‌شوند. با این حال، برای اطمینان از ثبت دقیق سریال نامبر و فعال شدن کامل قابلیت‌های نظارتی، توصیه می‌شود پس از نصب فیزیکی، وارد منوی Module Programming در پنل مرکزی شده و اسکن ماژول‌ها را اجرا کنید.

حداکثر طول سیم‌کشی باس (برای داده) چقدر است؟
در شرایط ایده‌آل، باس پارادوکس می‌تواند تا حدود 1200 متر (4000 فوت) را پشتیبانی کند. اما برای حفظ کیفیت ارتباط و سرعت انتقال داده، فاصله توصیه شده بین ماژول‌ها معمولاً کمتر از 300 متر است. چون PS25 یک تقویت‌کننده سیگنال روی باس است، می‌تواند افت ولتاژ ناشی از سیم‌کشی‌های طولانی تا حدودی جبران کند.

اگر دو ماژول PS25 را به هم متصل کنم، جریان خروجی جمع می‌شود؟
خیر، PS25 برای کار به صورت مستقل در یک شبکه باس طراحی شده است. اتصال باس دو PS25 به یکدیگر می‌تواند منجر به تداخل ولتاژ و آسیب به ماژول‌ها شود. هر PS25 باید به یک پورت باس مستقل روی پنل یا به یک ماژول هاب اختصاصی متصل شود.

9. نتیجه‌گیری

ماژول PS25 پارادوکس نمایانگر تکامل منابع تغذیه در سیستم‌های حفاظتی است. با ارائه جریان خروجی 2.8 آمپر، این ماژول به راحتی از عهده سنگین‌ترین سیستم‌های امنیتی برمی‌آید، در حالی که قابلیت‌های نظارتی پیشرفته‌اش (Supervision) تضمین می‌کند که مدیر سیستم همیشه از وضعیت سلامت برق و باتری آگاه باشد. در پروژه‌هایی که پایداری 24/7 یک ضرورت حیاتی است، PS25 نه تنها یک انتخاب، بلکه یک ضرورت فنی محسوب می‌شود.
