مقاله جامع منبع تغذیه PS817 پارادوکس

راهنمای جامع نصب، تنظیمات و عیب‌یابی منبع تغذیه پارادوکس مدل PS817

(Paradox PS817 Power Supply Module Review & Installation Guide)

فهرست مطالب (Table of Contents)

1. مقدمه: اهمیت تغذیه پایدار در سیستم‌های حفاظتی
2. معرفی ماژول منبع تغذیه PS817 پارادوکس
3. مشخصات فنی و قابلیت‌های کلیدی (Technical Specifications)
   • بررسی دقیق ولتاژ و جریان
   • اهمیت تکنولوژی سوئیچینگ
4. نقشه سیم‌کشی و راهنمای نصب (Wiring & Installation)
   • اتصال ترانسفورماتور (AC Input)
   • اتصال باتری پشتیبان (Battery Backup Connection)
   • خروجی تغذیه کمکی (AUX Output) و اتصال به سیستم
   • اتصال زمین مشترک (Common Grounding)
5. تنظیمات جریان شارژ و جامپرها (Jumper Settings)
   • تنظیم جریان شارژ باتری
   • تنظیم حالت‌های حفاظتی (در صورت وجود)
6. نکات طلایی در نگهداری، ایمنی و استانداردسازی ماژول
   • ملاحظات نصب فیزیکی
   • محاسبه توان مورد نیاز (Power Budgeting)
7. عیب‌یابی مشکلات رایج (Troubleshooting Matrix)
   • جدول عیب‌یابی جامع
8. سوالات متداول (FAQ) تخصصی
9. جمع‌بندی و نتیجه‌گیری

1. مقدمه: اهمیت تغذیه پایدار در سیستم‌های حفاظتی

در معماری سیستم‌های نظارت تصویری و اعلام سرقت، بیشترین تمرکز بر روی خود سنسورها، دوربین‌ها و پنل کنترل است؛ اما زیربنای عملکرد صحیح و بی‌وقفه تمام این تجهیزات، منبع تغذیه (Power Supply Unit – PSU) است. یک منبع تغذیه ناکارآمد یا ضعیف، عامل اصلی در ایجاد خطاهای لحظه‌ای، ریست شدن‌های ناخواسته و کاهش عمر مفید تجهیزات وابسته است.

در سیستم‌های حفاظتی مدرن، که شامل تعداد زیادی سنسورهای PIR نوسانی، سنسورهای شوک با حساسیت بالا و ماژول‌های ارتباطی باس (BUS) هستند، جریان مصرفی (Amperage) از ظرفیت خروجی AUX پنل مرکزی (که معمولاً 1 آمپر است) فراتر می‌رود. در این مواقع، استفاده از منابع تغذیه کمکی مجزا مانند PS817 پارادوکس نه تنها یک انتخاب، بلکه یک ضرورت مهندسی محسوب می‌شود تا اطمینان حاصل شود که ولتاژ مورد نیاز همه اجزا (به ویژه در مسافت‌های طولانی کابل‌کشی) ثابت باقی بماند.

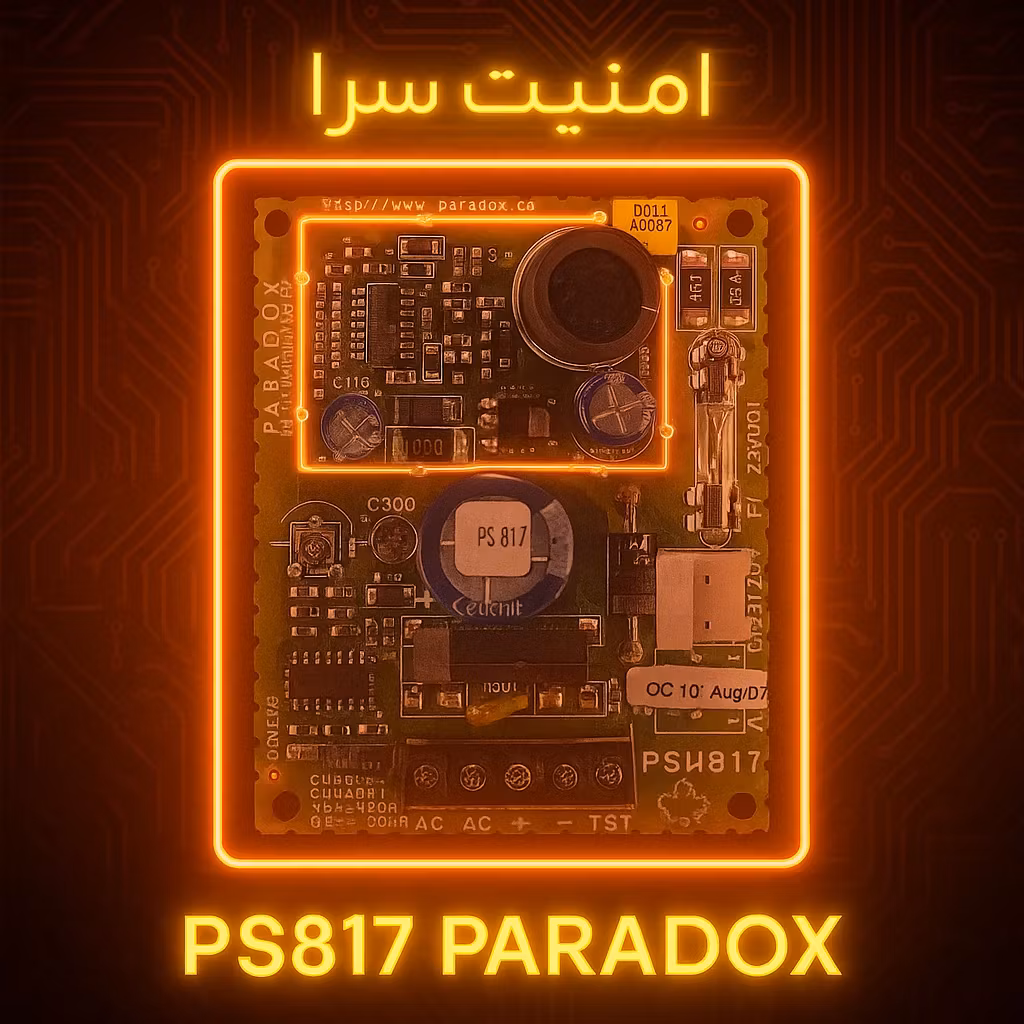

2. معرفی ماژول منبع تغذیه PS817 پارادوکس

ماژول PS817 توسط شرکت کانادایی پارادوکس تولید شده و به عنوان یک ماژول تغذیه سوئیچینگ کمکی با قابلیت شارژ باتری شناخته می‌شود. این ماژول برای افزایش ظرفیت تامین جریان سیستم‌های مبتنی بر کنترل پنل‌های سری Magellan، EVO و یا حتی سری‌های قدیمی‌تر طراحی شده است.

تفاوت کلیدی با منابع تغذیه معمولی:
PS817 به طور خاص برای کارکرد 24 ساعته (Continuous Duty) با کمترین تلفات انرژی طراحی شده است. این برد تمامی نیازمندی‌های نظارتی یک منبع تغذیه پشتیبان طبق استانداردهای رایج (مانند EN 50131 در برخی نسخه‌ها) را پوشش می‌دهد، از جمله نظارت بر وضعیت برق شهر (AC Loss) و وضعیت باتری (Battery Tamper/Low Battery).

نقش حیاتی در پروژه‌های بزرگ:
در یک پروژه بزرگ، اگر 50 سنسور هرکدام 20 میلی‌آمپر مصرف کنند، مجموع مصرف 1000mA (1 آمپر) خواهد بود. این جریان باید از یک منبع تغذیه تامین شود. اگر این جریان به جای PS817 از خروجی AUX پنل اصلی تامین شود، باتری اصلی سیستم (که وظیفه تامین برق کل سیستم هنگام قطعی برق را دارد) به سرعت تخلیه شده و عملاً سیستم حفاظتی از کار می‌افتد. PS817 این بار را به طور موثری از دوش پنل اصلی برمی‌دارد.

3. مشخصات فنی و قابلیت‌های کلیدی (Technical Specifications)

شناخت دقیق پارامترهای الکتریکی PS817 برای طراحی مدار ایمن ضروری است.

بررسی دقیق ولتاژ و جریان

ویژگی مشخصات فنی PS817 ملاحظات مهندسی تکنولوژی سوئیچینگ (SMPS)راندمان بالا و گرمای کمتر نسبت به خطی ولتاژ ورودی AC16Vac (معمولاً محدوده 14 تا 18Vac قابل تحمل است)نیازمند ترانسفورماتور مجزا (حداقل 40VA)ولتاژ خروجی DC13.8Vdc (تثبیت شده)ولتاژ ایده‌آل برای شارژ کامل باتری 12Vجریان خروجی کل1.75 آمپر (حداکثر)باید با جریان شارژ باتری محاسبه شود.جریان شارژ باتری قابل تنظیم: 350mA یا 700mAوابسته به ظرفیت باتری متصل (Ah)حفاظت‌هامحافظت جریان بیش از حد، اتصال کوتاه، پلاریته معکوس باتری فیوزهای الکترونیکی/بازیافتی نشانگرهاLED سبز (برق شهر)، LED قرمز (وضعیت باتری/خطا)برای نظارت سریع عملکرد

اهمیت تکنولوژی سوئیچینگ

در مقایسه با منابع تغذیه خطی (Linear) که ولتاژ اضافی را به صورت گرما تلف می‌کنند، تکنولوژی سوئیچینگ (Switching Mode Power Supply – SMPS) با سوئیچ کردن سریع ولتاژ ورودی، ولتاژ خروجی دقیق مورد نیاز (13.8Vdc) را با تلفات حرارتی بسیار کم تولید می‌کند. این امر باعث می‌شود ماژول در بارهای سنگین و طولانی‌مدت کارایی خود را از دست ندهد.

4. نقشه سیم‌کشی و راهنمای نصب (Wiring & Installation)

نصب PS817 باید در محفظه فلزی مناسب (Enclosure) انجام شود تا از تداخلات الکترومغناطیسی محافظت شده و ایمنی فیزیکی تضمین گردد.

الف) اتصال ترانسفورماتور (AC Input)

ترانسفورماتور مورد نیاز باید 16 ولت متناوب (AC) و حداقل 40 ولت-آمپر (VA) باشد. برای پروژه‌هایی با مصرف بالا، استفاده از ترانس 60VA یا 80VA توصیه می‌شود.

1. سیم‌های خروجی ترانس (معمولاً دو سیم نازک‌تر) را به ترمینال‌های ورودی AC روی برد PS817 متصل کنید.
2. قطبیت AC اهمیتی ندارد، زیرا ولتاژ ورودی متناوب است.
3. ترانس باید در محلی نصب شود که از برد PS817 فاصله مناسبی داشته باشد و سیم‌کشی AC آن نیز ایزوله باشد.

ب) اتصال باتری پشتیبان (Battery Backup Connection)

باتری 12 ولت با ظرفیت مناسب (معمولاً 7Ah یا 18Ah) باید در نزدیکی برد نصب شود.

1. سیم مثبت (+) باتری را به ترمینال BATT+ (معمولاً قرمز رنگ) روی برد وصل کنید.
2. سیم منفی (-) باتری را به ترمینال BATT- (معمولاً مشکی رنگ) روی برد وصل کنید.
3. نکته حیاتی: اگر پلاریته باتری برعکس وصل شود، مدار محافظت از باتری (که اغلب یک فیوز پلی‌سوئیچ یا دیود محافظ است) وارد عمل شده و ممکن است جریان شارژ متوقف شود یا در مدل‌های قدیمی، فیوز اصلی بسوزد.

ج) خروجی تغذیه کمکی (AUX Output) و اتصال به سیستم

این بخش قلب توزیع توان برای تجهیزات جانبی است:

1. خروجی مثبت: سیم مثبت تمام تجهیزات جانبی (Motion Detectors، Keypads، ماژول‌های I/O) را به ترمینال AUX+ متصل کنید.
2. خروجی منفی (GND): سیم منفی تمام تجهیزات جانبی را به ترمینال AUX- متصل کنید.

نکته بسیار مهم: اشتراک‌گذاری زمین (Common Grounding)
برای اینکه پنل مرکزی بتواند وضعیت سنسورها و خطاهای منبع تغذیه را به درستی تشخیص دهد، حداقل باید یک نقطه مشترک بین PS817 و پنل مرکزی ایجاد شود. این نقطه مشترک، همان منفی سیستم (GND) است.

• سیم AUX- (یا GND) برد PS817 باید به ترمینال منفی عمومی در نزدیکی پنل مرکزی (معمولاً ترمینال GND پنل یا ترمینال منفی باتری پنل) متصل شود.
• هرگز سیم‌های دیتا (مانند زرد و سبز باس) را به PS817 متصل نکنید. این برد صرفاً وظیفه تامین جریان دارد، نه ارسال دیتا.

5. تنظیمات جریان شارژ و جامپرها (Jumper Settings)

PS817 به شما این امکان را می‌دهد که نرخ شارژ باتری را بر اساس ظرفیت باتری مورد استفاده تنظیم کنید تا از گرم شدن بیش از حد باتری (در جریان بالا) یا شارژ نشدن کافی (در جریان پایین) جلوگیری شود.

تنظیم جریان شارژ باتری

بسته به نسخه سخت‌افزاری برد، جامپرها ممکن است با عناوین J1/J2 یا Jumper Charge مشخص شوند.

• برای باتری‌های کوچک (مثلاً 7Ah یا کمتر): جریان شارژ را بر روی 350mA تنظیم کنید. این جریان برای حفظ سلامت باتری‌های کوچک کافی است و از عمر مفید آن‌ها نمی‌کاهد.
• برای باتری‌های بزرگ (مثلاً 18Ah یا بیشتر): جریان شارژ را به 700mA (یا حداکثر جریان پشتیبانی شده توسط برد) تغییر دهید.

فرمول محاسبه زمان شارژ (تئوری):
اگر باتری کاملاً دشارژ شود (به طور مثال 7Ah) و جریان شارژ 700mA باشد: [ \text{زمان شارژ تقریبی} = \frac{\text{ظرفیت باتری (Ah)}}{\text{جریان شارژ (A)}} = \frac{7 \text{ Ah}}{0.7 \text{ A}} = 10 \text{ ساعت} ] توجه: این محاسبه ایده‌آل است و در عمل به دلیل تلفات و ماهیت شارژ باتری، زمان بیشتری لازم است.

تنظیم حالت‌های حفاظتی (Tamper and Supervision)

در برخی نسخه‌های PS817، جامپرهایی برای فعال‌سازی یا غیرفعال‌سازی نظارت بر:

1. Tamper (تداخل فیزیکی): اتصال سوئیچ باکس به ترمینال‌های نظارتی (معمولاً با سیم‌های سفید/قهوه‌ای) تا در صورت باز شدن درب جعبه، آلارم فعال شود.
2. AC Loss Supervision: نظارت بر قطع برق شهر که معمولاً به صورت یک خروجی رله یا سنسور ولتاژ روی برد تعبیه شده و باید به ورودی نظارتی کنترل پنل پارادوکس متصل شود.

6. نکات طلایی در نگهداری، ایمنی و استانداردسازی ماژول

عملکرد PS817 وابسته به محیط نصب آن است.

ملاحظات نصب فیزیکی

1. محل نصب: PS817 باید در محیطی خنک، خشک و دور از منابع حرارتی مستقیم (مانند نور خورشید یا گرمای ترانسفورماتور) نصب شود.
2. تهویه: اگرچه راندمان سوئیچینگ بالاست، اما در بارهای سنگین (نزدیک به 1.75 آمپر) مقداری گرما تولید می‌شود. اطمینان حاصل کنید که محفظه نصب دارای جریان هوای کافی باشد.
3. ایزوله‌سازی سیم‌کشی: کابل‌های ولتاژ بالای AC ورودی (از ترانس) باید در مجاورت کابل‌های ولتاژ پایین DC خروجی (AUX) قرار نگیرند تا از القای نویز (EMI/RFI) جلوگیری شود.

محاسبه توان مورد نیاز (Power Budgeting)

بسیاری از مشکلات ناشی از عدم محاسبه دقیق مصرف جریان است. باید مصرف تجهیزات را قبل از اتصال به PS817 محاسبه کنید:

[ \text{Total Load} = \sum (\text{تعداد تجهیز} \times \text{جریان مصرفی هر تجهیز}) + \text{جریان شارژ باتری} ]

مثال:

• 20 عدد سنسور PIR (مصرف هر کدام 20mA): ( 20 \times 20 \text{mA} = 400 \text{mA} )
• 2 عدد Keypad (مصرف هر کدام 100mA): ( 2 \times 100 \text{mA} = 200 \text{mA} )
• جریان مصرفی تجهیزات: 600mA
• انتخاب جریان شارژ باتری (مثلاً 7Ah): 350mA
• جریان کل مورد نیاز: ( 600 \text{mA} + 350 \text{mA} = 950 \text{mA} )

از آنجا که 950mA کمتر از 1750mA (1.75A) است، PS817 به راحتی می‌تواند این بار را تامین کند و همزمان باتری را شارژ نماید.

7. عیب‌یابی مشکلات رایج (Troubleshooting Matrix)

مشکل مشاهده شدهعلت احتمالیراه‌حل پیشنهادیخروجی AUX ولتاژ ندارد (0V)قطع برق AC ورودی یا سوختن فیوز ورودیتست ولتاژ AC ورودی (باید 16Vac باشد). فیوزهای الکترونیکی برد را ریست کنید (برق AC را قطع و وصل کنید).چراغ AC روشن است، اما خروجی AUX کم استاتصال کوتاه در خطوط AUX یا بار بیش از حد (Overload)تمام تجهیزات متصل به AUX را قطع کنید. اگر ولتاژ به 13.8V بازگشت، به صورت تکی تجهیزات را وصل کنید تا تجهیز معیوب مشخص شود.باتری به سرعت خالی می‌شودشارژ ناکافی یا قدیمی بودن باتریولتاژ دو سر باتری را در حالی که برق شهر وصل است اندازه‌گیری کنید (باید 13.5V تا 13.8V باشد). باتری را با یک باتری نو تست کنید.PS817 گرما تولید می‌کندبار بیش از 1.5 آمپر یا خرابی قطعات داخلیمصرف کل سیستم را مجدداً محاسبه کنید. اگر مصرف منطقی است، احتمال خرابی خازن‌های سوئیچینگ یا سلف‌ها وجود دارد.پشتیبانی سیستم از کار می‌افتد هنگام قطع برق شهراتصال زمین (GND) بین پنل و PS817 برقرار نیستاطمینان حاصل کنید که نقطه منفی/زمین (GND) PS817 به نقطه منفی اصلی سیستم (پنل) متصل است.

8. سوالات متداول (FAQ) تخصصی

س1: آیا PS817 می‌تواند جایگزین شارژر باتری داخلی کنترل پنل شود؟
بله، اگر ظرفیت شارژ مورد نیاز سیستم شما از توان شارژر داخلی پنل پارادوکس بیشتر باشد (که معمولاً در پروژه‌های با بیش از 10 منطقه یا سنسور پرمصرف اتفاق می‌افتد)، PS817 به عنوان شارژر اصلی (Primary Charger) عمل می‌کند و پنل به عنوان شارژر ثانویه یا قطع کننده قطع برق شهر استفاده می‌شود.

س2: آیا این ماژول برای سیستم‌های اعلام حریق نیز مناسب است؟
خیر. منابع تغذیه اعلام حریق (مانند سری Power Series FPP) نیازمندی‌های نظارتی سخت‌گیرانه‌تری (مانند مانیتورینگ جریان دائم در خطوط) دارند که PS817 به طور کامل آن‌ها را پوشش نمی‌دهد. PS817 مخصوص سیستم‌های اعلام سرقت (Intrusion Systems) است.

س3: در صورت استفاده از ترانس 220 ولت مستقیم، چه اتفاقی می‌افتد؟
PS817 برای کار با ولتاژ خروجی 16Vac طراحی شده است. اتصال مستقیم به 220Vac ورودی برق شهر (در صورتی که ماژول فقط ورودی AC داشته باشد) باعث سوختن فوری برد خواهد شد. برد ورودی AC ترانسفورماتور را به ورودی اولیه ماژول متصل می‌کند.

س4: آیا لازم است ماژول PS817 را به خروجی زون (Zone) پنل وصل کنیم؟
خیر. PS817 یک منبع تغذیه است و نباید سیم‌های خروجی زون آن را به ورودی زون متصل کرد. این ماژول فقط باید زمین مشترک (GND) با پنل داشته باشد و خروجی‌های AUX آن مستقیماً به تجهیزات متصل شوند.

9. جمع‌بندی و نتیجه‌گیری

ماژول PS817 پارادوکس یک قطعه ضروری در سبد ابزار نصاب حرفه‌ای سیستم‌های امنیتی پارادوکس است. قابلیت تامین جریان پایدار 1.75 آمپر و مدیریت هوشمند شارژ باتری، تضمین می‌کند که در لحظات بحرانی، تمام تجهیزات حفاظتی با حداکثر کارایی و در بالاترین ولتاژ عملیاتی باقی بمانند. نصب صحیح، مستلزم توجه ویژه به محاسبه دقیق بار مصرفی و برقراری اتصال زمین مشترک با پنل اصلی است. رعایت این دستورالعمل‌های فنی، عمر مفید سیستم شما را به شکل چشمگیری افزایش خواهد داد.

تهیه و تنظیم: تیم فنی امنیت سرا
تاریخ به‌روزرسانی: تیر 1403حق کپی‌رایت برای وب‌سایت امنیت سرا محفوظ است.
