ترانس 16V/3A مخصوص بردهای پارادوکس (ورودی 220VAC به خروجی 16VAC)

فهرست

• معرفی ترانس 16V/3A پارادوکس
• مشخصات فنی و توان خروجی
• سازگاری با بردهای Paradox (سری SP و MG)
• راهنمای سیم‌کشی و نصب ایمن
• نکات ایمنی و استانداردها
• چرا 16V AC برای سیستم‌های دزدگیر پارادوکس؟
• مقایسه با آداپتورهای سوئیچینگ DC
• عیب‌یابی سریع (FAQ)
• توصیه‌های خرید، جانمایی و نگه‌داری
• جمع‌بندی و ارزش خرید

معرفی ترانس 16V/3A پارادوکس

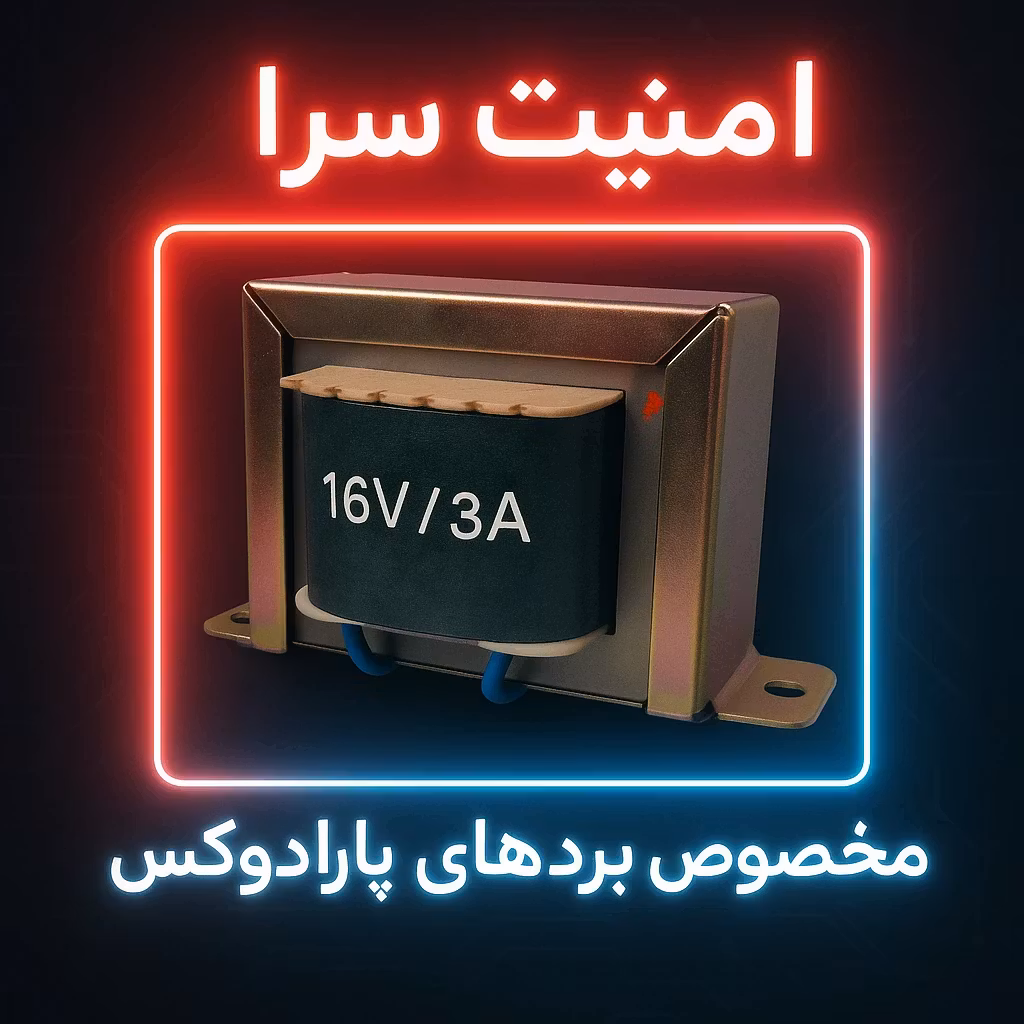

ترانس 16V/3A یک ترانسفورماتور ایستاده با هسته فلزی (EI) است که ورودی 220 ولت AC شهر را به خروجی 16 ولت AC تبدیل می‌کند. این خروجی AC دقیقاً همان چیزی است که بردهای دزدگیر پارادوکس در سری‌های SP و MG برای راه‌اندازی پایدار، تغذیه سنسورها و مدیریت شارژ باتری از طریق مدار داخلی خود نیاز دارند. برچسب روی محصول “16V/3A” و عبارت “مخصوص بردهای پارادوکس” نشان‌دهنده سازگاری هدفمند این ترانس با پنل‌های Paradox است.

مشخصات فنی و توان خروجی

• ورودی: 220VAC (50Hz)
• خروجی: 16VAC
• جریان نامی خروجی: 3A
• توان ظاهری (VA): حدود 48VA
• نوع: ترانس AC (غیر سوئیچینگ)، هسته EI، پایه‌دار با چنگک نصب
• کاربرد: تغذیه اولیه بردهای دزدگیر پارادوکس، سری‌های SP و MG
• برچسب‌گذاری روی محصول: 16V/3A – مخصوص بردهای پارادوکس

سازگاری با بردهای Paradox (سری SP و MG)

• SP Series: طراحی شده برای تغذیه پایدار پنل‌های سری SP با ورودی AC.
• MG Series: مناسب پنل‌های MG که ورودی AC می‌پذیرند و خود پنل تبدیل/اصلاح لازم را انجام می‌دهد.
• سنسورها و ماژول‌ها: تأمین جریان کافی برای ماژول‌های متصل (با توجه به بودجه جریان پنل)؛ خروجی AC توسط مدار داخلی پنل مدیریت شده و تبدیل‌های لازم در برد انجام می‌شود.
• قابلیت استفاده : برای بردهای سری SP – MG و EVO192 و ماژول های منبع تغذیه PS817 – PS17 – PS25 پارادوکس

راهنمای سیم‌کشی و نصب ایمن

• سمت اولیه (Primary): ترمینال ورودی 220VAC را به برق شهر وصل کنید؛ حتماً از فیوز مناسب (مثلاً 1A کندکار) در مسیر فاز استفاده کنید و کلید قطع اضطراری نزدیک ترانس قرار دهید.

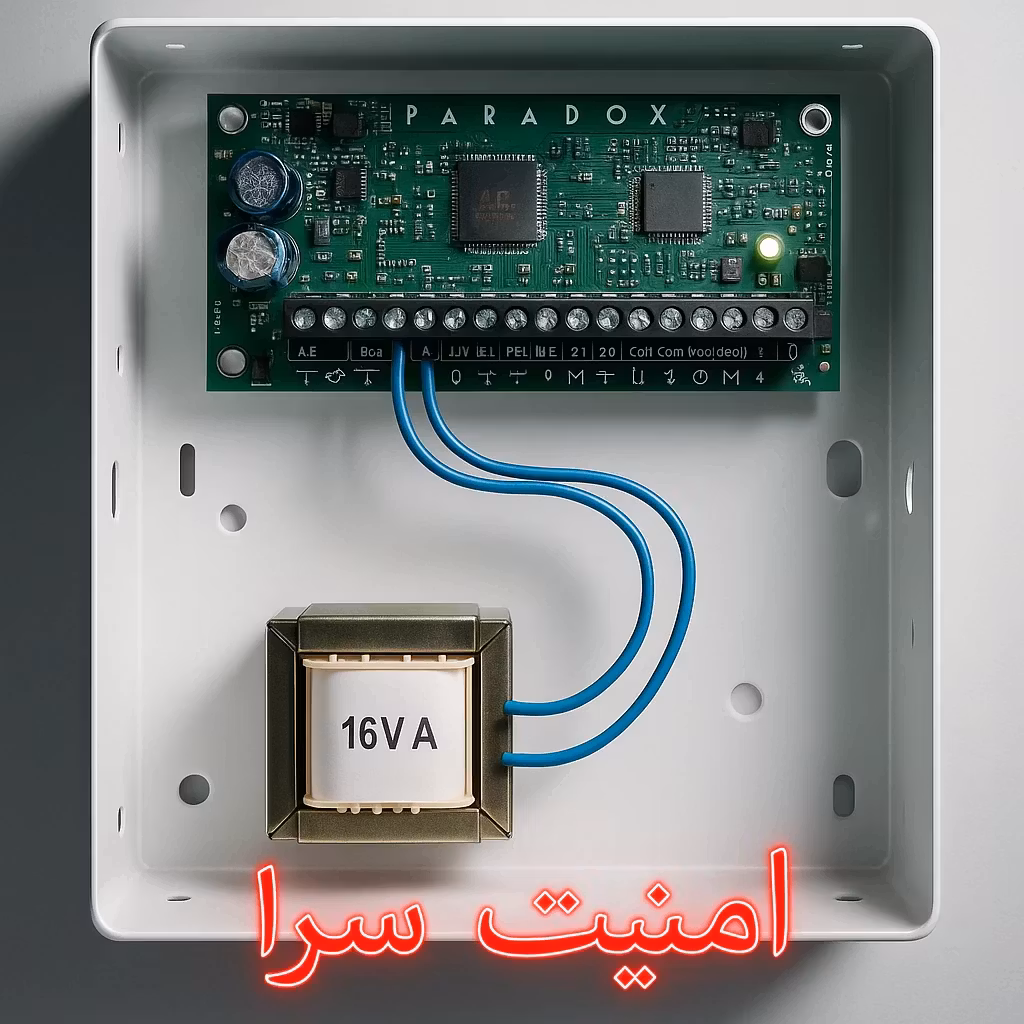

• سمت ثانویه (Secondary): دو سیم خروجی 16VAC (معمولاً آبی) را به ترمینال AC پنل پارادوکس متصل کنید. چون خروجی AC است، قطبیت ندارد؛ فقط به ترمینال‌های AC پنل وصل شود.
• ارت و بدنه: بدنه فلزی ترانس را به ارت حفاظتی متصل کنید تا ایمنی و کاهش نویز تضمین شود.

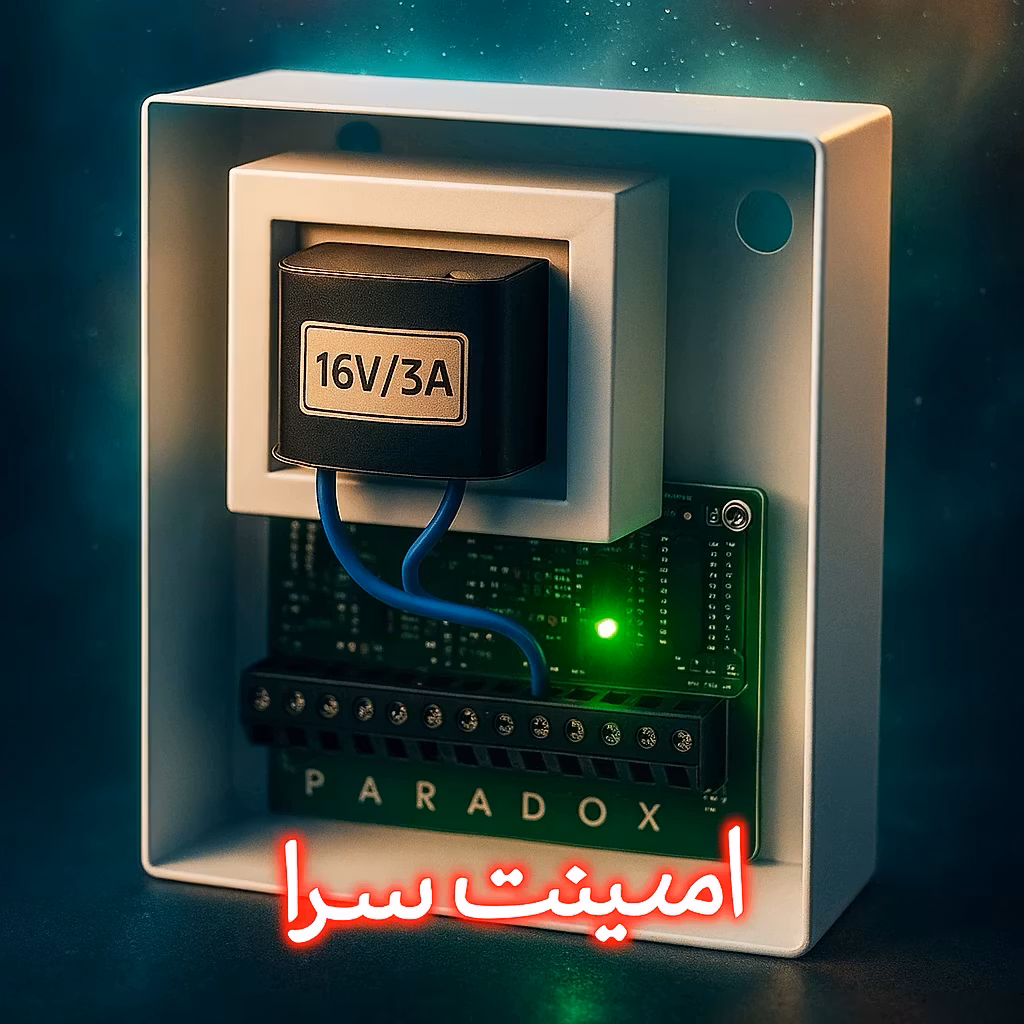

• جانمایی: ترانس را روی سطح محکم، داخل باکس یا محفظه‌ای با تهویه مناسب نصب کنید؛ از نزدیکی به منابع رطوبت و گرما خودداری کنید.
• کابل‌کشی: مسیر کابل‌ها را کوتاه، ایمن و دور از نویزهای توان بالا نگه دارید. از وایرینگ با سطح مقطع مناسب استفاده کنید.

نکات ایمنی و استانداردها

• ایزولاسیون و فیوز: همیشه فیوز اولیه داشته باشید؛ برای حفاظت بیشتر از سرج‌گیر و کلید نشتی جریان (RCD) بهره ببرید.
• تهویه و دما: هیت‌لاین ترانس را بررسی کنید؛ دمای محفظه نباید بیش از حد بالا رود. فاصله از دیواره‌ها برای گردش هوا رعایت شود.
• تست ولتاژ: پیش از اتصال به پنل، خروجی 16VAC بدون بار را با مولتی‌متر چک کنید.
• استاندارد: انتخاب کابل و فیوز مطابق استانداردهای محلی و دستورالعمل‌های نصب سیستم‌های حفاظتی.

چرا 16V AC برای سیستم‌های دزدگیر پارادوکس؟

پنل‌های Paradox طوری طراحی شده‌اند که با ورودی AC کار کنند؛ سپس روی برد، یکسوسازی، تنظیم ولتاژ، شارژ باتری و فیلترینگ انجام می‌شود. استفاده از ترانس AC 16V/3A:

• سازگاری کامل با مدار شارژ داخلی پنل
• نویز کمتر نسبت به برخی منابع سوئیچینگ ارزان‌قیمت
• جریان کافی برای سنسورها و ماژول‌های متصل در بارهای معمول
• عملکرد پایدار در قطع و وصل‌های مکرر برق شهر

مقایسه با آداپتورهای سوئیچینگ DC

• ترانس 16V AC: دقیقاً مطابق نیاز پنل؛ فرآیند تبدیل در خود برد انجام می‌شود.
• آداپتور DC: در بسیاری موارد توصیه نمی‌شود؛ ممکن است سازگاری با مدار شارژ/محافظت پنل کامل نباشد و ریسک آسیب یا اختلال ایجاد کند.
• نویز: منابع سوئیچینگ بی‌کیفیت می‌توانند نویز EMI بیشتری وارد کنند؛ ترانس AC معمولاً نویز کمتری تزریق می‌کند.

عیب‌یابی سریع (FAQ)

• پنل روشن نمی‌شود: خروجی 16VAC را اندازه‌گیری کنید، فیوز اولیه را بررسی کنید، اتصال ترمینال‌های AC پنل را بازبینی کنید.
• صدای وزوز یا داغ شدن: جانمایی نامناسب یا بار بیش از حد؛ تهویه را بهتر کنید و جریان مصرفی کل را بسنجید.
• قطع برق و بازیابی: پس از وصل مجدد برق، پنل باید پایدار بالا بیاید؛ اگر خیر، مسیر ورودی، اتصالات و فیوز را چک کنید.
• آیا قطبیت مهم است؟ خیر، چون خروجی AC است و ترمینال‌های AC پنل بدون قطبیت هستند.

توصیه‌های خرید، جانمایی و نگه‌داری

• ظرفیت جریان: برای نصب‌های استاندارد، ترانس 16V/3A نیازهای معمول پنل و ماژول‌ها را پوشش می‌دهد.
• کیفیت ساخت: بدنه فلزی مقاوم، عایق‌کاری سالم، اتصالات تمیز و محکم را بررسی کنید.
• نگه‌داری دوره‌ای: هر 6 تا 12 ماه اتصالات، فیوز و دمای کاری را بررسی کنید.
• ایمنی: حتماً ارت حفاظتی و فیوز اولیه داشته باشید؛ داخل باکس ایمن با تهویه نصب شود.

جمع‌بندی و ارزش خرید

ترانس 16V/3A مخصوص بردهای پارادوکس، انتخابی استاندارد و ایمن برای راه‌اندازی پنل‌های SP و MG است. خروجی AC هماهنگ با طراحی داخلی پنل، جریان کافی، سازگاری عالی و نویز پایین باعث می‌شود این ترانس یک گزینه مطمئن برای نصاب‌ها و فروشگاه‌های سیستم‌های حفاظتی باشد.
