ماژول افزایش زون ZX8 پارادوکس برای نصاب‌ها و طراحان سیستم‌های اعلام سرقت

فهرست مطالب:

1. معرفی کلی ماژول افزایش زون ZX8 پارادوکس
2. مشخصات فنی و قابلیت‌های اصلی ZX8
3. کاربردهای عملی ZX8 در طراحی سیستم اعلام سرقت
4. نحوه سیم‌بندی و اتصال ZX8 به پنل‌های پارادوکس
5. نکات برنامه‌ریزی (Programming) زون‌های ZX8 در نرم‌افزار و کیپد
6. سناریوهای ترکیبی: استفاده هم‌زمان از چند ماژول ZX8
7. خطاهای رایج در نصب ZX8 و روش عیب‌یابی
8. نکات حرفه‌ای برای افزایش پایداری و کاهش آلارم کاذب
9. جمع‌بندی و توصیه‌های اجرایی برای نصاب‌ها

────────────────────

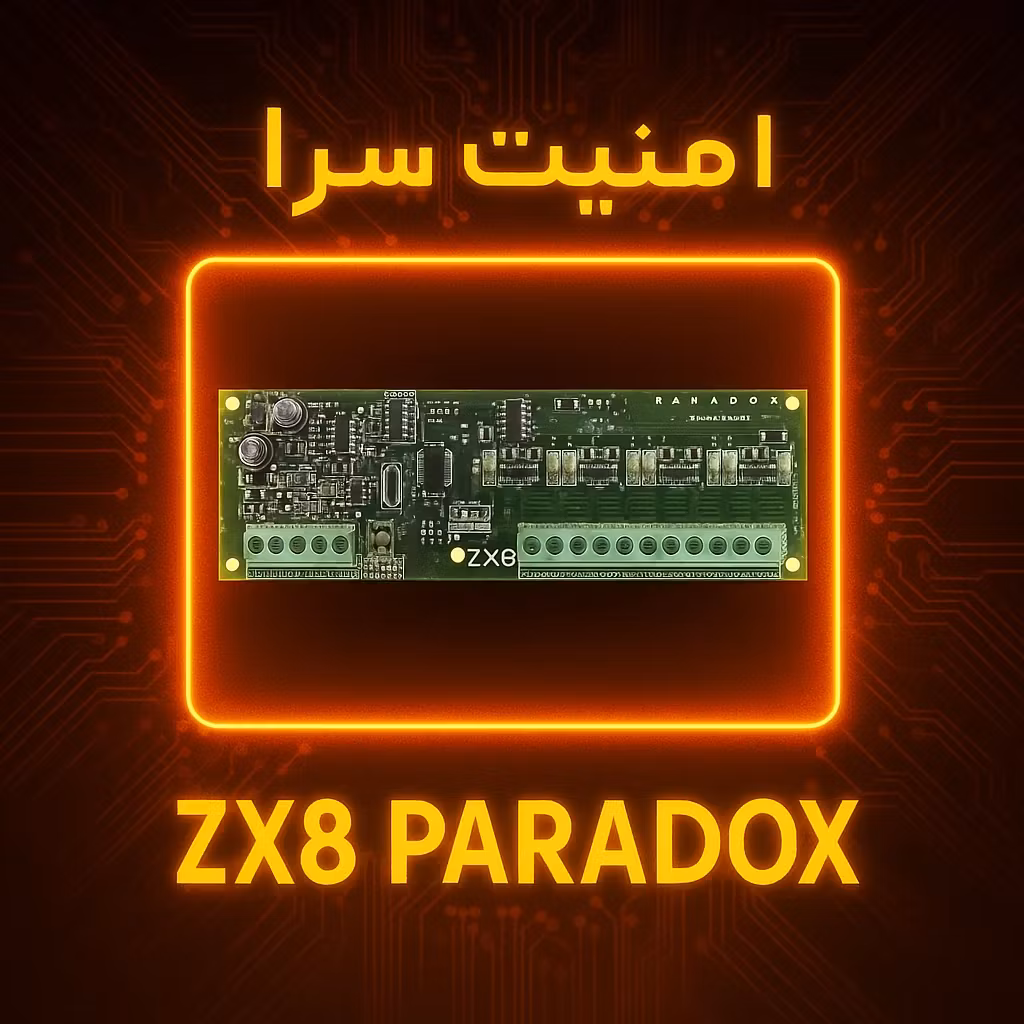

1. معرفی کلی ماژول افزایش زون ZX8 پارادوکس

ماژول ZX8 یکی از ماژول‌های پرکاربرد شرکت PARADOX برای افزایش تعداد زون‌های سیمی در سیستم‌های اعلام سرقت است. این ماژول به نصاب اجازه می‌دهد بدون تعویض پنل اصلی، تعداد ورودی‌های زون را گسترش دهد و ساختمان‌های بزرگ‌تر یا پروژه‌های چند واحدی را با همان پنل، پوشش دهد.

به زبان ساده:

• هر ماژول ZX8، معمولاً تا 8 زون سیمی مجزا در اختیار شما قرار می‌دهد.
• به پنل‌های سری‌های مختلف پارادوکس (بسته به مدل پنل) متصل می‌شود.
• ایده‌آل برای زمانی است که تعداد زون‌های روی برد اصلی جوابگوی نیاز پروژه نیست (مثلاً تعداد آشکارسازها یا کانتکت‌ها زیاد است).

برای نصاب سیستم امنیتی، ZX8 یعنی:

• انعطاف بیشتر در طراحی نقشه زون‌بندی
• صرفه‌جویی در هزینه (به‌جای خرید پنل بزرگ‌تر)
• امکان توسعه آینده سیستم بدون تخریب و سیم‌کشی مجدد گسترده

────────────────────

2. مشخصات فنی و قابلیت‌های اصلی ZX8

برخی ویژگی‌های مهم ZX8 (بسته به سری و ورژن پنل ممکن است کمی متفاوت باشد، اما اصول یکسان است):

• تعداد زون‌ها: 8 ورودی زون سیمی
• نوع زون‌ها:
  • پشتیبانی از EOL (End Of Line Resistor)
  • امکان تعریف زون‌های نرمال باز (NO)، نرمال بسته (NC) یا بالانس
• ارتباط با پنل: از طریق BUS چهار سیمه پارادوکس (معمولاً +، -، COM، DATA)
• تغذیه: 12 ولت DC از پنل اصلی یا منبع تغذیه مشترک
• LEDهای نمایش وضعیت:
  • هر زون یک LED وضعیت دارد که کمک زیادی در عیب‌یابی می‌کند
• امکان شماره‌گذاری زون‌ها:
  • زون‌های ZX8 معمولاً بعد از زون‌های روی برد اصلی شماره‌گذاری می‌شوند (مثلاً اگر پنل 8 زون دارد، ZX8 بعدی زون‌های 9 تا 16 را می‌دهد).

این ویژگی‌ها باعث می‌شود هنگام سرویس، با نگاه به LEDها بتوانید سریع تشخیص دهید کدام زون باز، بسته یا دارای مشکل است.

────────────────────

3. کاربردهای عملی ZX8 در طراحی سیستم اعلام سرقت

چند سناریوی رایج استفاده از ZX8:

• ساختمان‌های مسکونی بزرگ یا دوبلکس:
  • تفکیک زون‌ها به صورت: ورودی، پذیرایی، اتاق‌ها، تراس، بالکن، پارکینگ، انباری و…
• پروژه‌های اداری:
  • هر اتاق یا هر بخش (واحد مالی، مدیریت، اتاق سرور، انبار) یک زون مجزا برای گزارش دقیق‌تر آلارم
• فروشگاه‌ها و پاساژها:
  • جداسازی vitrine، صندوق، درب اصلی، درب اضطراری، انبار، پشت‌صحنه
• سناریوهای ترکیبی:
  • اضافه کردن آشکارسازهای بیرونی (Outdoor) مثل پرده‌ای، بیم، یا آشکارساز محوطه بدون درگیر کردن زون‌های اصلی پنل

مزیت اصلی:

• گزارش دقیق آلارم: وقتی هر ناحیه زون جدا داشته باشد، هم شما و هم کارفرما دقیق می‌دانید آلارم از کدام قسمت آمده.
• سرویس راحت‌تر: خرابی یک سنسور یا قطعی خط را سریع‌تر روی همان زون پیدا می‌کنید.

────────────────────

4. نحوه سیم‌بندی و اتصال ZX8 به پنل‌های پارادوکس

الف) اتصال ZX8 به BUS پنل:

• ترمینال‌های BUS روی ZX8 را به ترتیب زیر به پنل وصل کنید (اسامی ممکن است کمی متفاوت بوده ولی مفهوم یکسان است):
  • +12V → مثبت تغذیه پنل
  • GND/‑ → منفی تغذیه پنل
  • COM / A / B / DATA → به ترمینال‌های ارتباطی BUS روی پنل
• حتماً:
  • مقطع سیم مناسب (معمولاً 0.5 تا 0.75) انتخاب کنید.
  • در مسیرهای طولانی، افت ولتاژ را در نظر بگیرید.

ب) سیم‌بندی زون‌ها:

• هر زون روی ZX8 دو ترمینال ورودی دارد (مثلاً Z1، COM).
• سنسورها (چشمی، مگنت، شاک سنسور و…) بین این دو ترمینال و با در نظر گرفتن مقاومت انتهای خط نصب می‌شوند.
• اگر سیستم شما بالانس است:
  • مقاومت EOL را نزدیک به سنسور، داخل جعبه سنسور قرار دهید، نه داخل تابلوی مرکزی. این کار امنیت و دقت را بالاتر می‌برد.

ج) تغذیه سنسورها:

• تغذیه 12 ولت سنسورها را می‌توانید از ترمینال AUX پنل یا منبع تغذیه کمکی تأمین کنید.
• حتماً مجموع جریان مصرفی تمام سنسورها و ماژول‌ها را با توان خروجی AUX پنل چک کنید تا اضافه بار ایجاد نشود.

────────────────────

5. نکات برنامه‌ریزی (Programming) زون‌های ZX8 در نرم‌افزار و کیپد

بعد از نصب فیزیکی، مرحله مهم، Program کردن زون‌های ZX8 است:

• شناسایی ماژول توسط پنل:
  • در بسیاری از پنل‌ها نیاز است یک اسکن BUS یا شناسایی خودکار ماژول‌ها انجام دهید تا پنل ZX8 را بشناسد.
• شماره‌گذاری زون‌ها:
  • زون‌های ZX8 معمولاً بعد از زون‌های برد اصلی شماره می‌گیرند (مثلاً 1–8 روی پنل، 9–16 روی ZX8).
• تعیین نوع زون:
  • از طریق نرم‌افزار (مثلاً BabyWare) یا از طریق منوهای کیپد، نوع هر زون را تعیین کنید:
• Instant, Delay, 24H, Fire, Tamper و… بسته به کاربرد هر خط.
• تنظیم مقاومت (EOL / Double EOL):
  • مطابق با استاندارد و توصیه شرکت پارادوکس، نوع بالانس زون را مشخص کنید و مقاومت‌ها را مطابق آن روی خط قرار دهید.
• تست نهایی:
  • پس از برنامه‌ریزی، تک‌تک زون‌های ZX8 را باز و بسته کنید و از ثبت آلارم و Restore صحیح در پنل مطمئن شوید.

────────────────────

6. سناریوهای ترکیبی: استفاده هم‌زمان از چند ماژول ZX8

در پروژه‌های بزرگ‌تر، ممکن است بیش از یک ماژول ZX8 استفاده شود. نکات مهم:

• آدرس‌دهی ماژول‌ها:
  • بعضی مدل‌ها نیاز به Jumper یا سوئیچ برای تعیین آدرس ماژول دارند؛ دفترچه هر پنل را حتماً چک کنید.
• توزیع منطقی زون‌ها:
  • برای سرویس راحت‌تر، هر ZX8 را به یک بخش ساختمان اختصاص دهید (مثلاً ZX8 اول: طبقه اول، ZX8 دوم: طبقه دوم).
• تغذیه:
  • در صورت زیاد شدن تعداد سنسورها، بهتر است در هر طبقه یک منبع تغذیه کمکی استفاده شود و فقط BUS دیتا از پنل اصلی بیاید.
• ظرفیت پنل:
  • حداکثر تعداد ماژول‌های افزایش زون که هر مدل پنل می‌تواند پشتیبانی کند را از دفترچه همان پنل بررسی کنید (برای مثال: حداکثر 32 یا 64 زون).

────────────────────

7. خطاهای رایج در نصب ZX8 و روش عیب‌یابی

چند اشتباه رایج که بین نصاب‌ها زیاد دیده می‌شود:

• اشتباه در سیم BUS:

  • جابجایی + و ‑ یا DATA با COM باعث می‌شود ماژول توسط پنل شناخته نشود.
  • راه‌حل: چک‌کردن دقیق رنگ‌بندی سیم‌ها، تست ولتاژ روی ترمینال ZX8.
• قرار دادن مقاومت EOL داخل پنل:
  • این کار امنیت را پایین می‌آورد و در صورت شورت یا دستکاری در مسیر، پنل متوجه نمی‌شود.
  • راه‌حل: قرار دادن مقاومت در انتهای واقعی خط، کنار سنسور.

• اشتباه در تعریف نوع زون:

  • مثلاً زون Magnetic را Delay گذاشته‌اید در حالی که باید Instant باشد.
  • راه‌حل: تطبیق نقشه اجرایی زون‌بندی با برنامه‌ریزی داخل پنل.

• نویز و آلارم کاذب:

  • کابل نامناسب، عبور کنار کابل برق قوی، اتصال Earth نامناسب.
  • راه‌حل: استفاده از کابل مناسب (زوج به هم تابیده)، رعایت فاصله از کابل‌های قدرت، شیلد مناسب در مسیرهای نویزدار.

────────────────────

8. نکات حرفه‌ای برای افزایش پایداری و کاهش آلارم کاذب

برای اینکه ZX8 سال‌ها بدون دردسر کار کند:

• طراحی نقشه زون‌بندی روی کاغذ قبل از نصب:
  • حتماً پیش از کشیدن سیم، زون‌بندی را با کارفرما نهایی کنید.
• استفاده از ترمینال و باکس مناسب:
  • اتصال‌ها را با ترمینال‌های باکیفیت انجام دهید، نه پیچ‌کاری‌های موقت.
• برچسب‌گذاری زون‌ها:
  • روی باکس ZX8 و داخل پنل، نام هر زون (مثلاً اتاق خواب 1، انباری، پارکینگ) را بنویسید.
• تست دوره‌ای:
  • در قرارداد سرویس، حداقل سالی یک‌بار تست کلی زون‌ها را لحاظ کنید.
• آموزش به کارفرما:
  • به کاربر نهایی بگویید در صورت بروز آلارم از کدام زون، به شما اطلاع دهد تا سریع‌تر مشکل را پیدا کنید.

────────────────────

9. جمع‌بندی و توصیه‌های اجرایی برای نصاب‌ها

ماژول افزایش زون ZX8 پارادوکس یک ابزار بسیار کاربردی برای نصاب‌ها و طراحان سیستم‌های امنیتی است که:

• امکان توسعه تعداد زون‌ها را با هزینه کم فراهم می‌کند.
• به شما اجازه می‌دهد زون‌بندی دقیق و حرفه‌ای برای هر پروژه طراحی کنید.
• با سیم‌بندی اصولی، برنامه‌ریزی درست و رعایت نکات فنی، سال‌ها بدون آلارم کاذب و دردسر کار خواهد کرد.

اگر در هر پروژه‌ای دیدی تعداد آشکارسازها از ظرفیت پنل بیشتر است یا کارفرما روی تفکیک و گزارش دقیق زون‌ها حساس است، ZX8 یکی از بهترین و استانداردترین انتخاب‌ها در اکوسیستم پارادوکس محسوب می‌شود.
